FTY系列主要技术数据 (1)

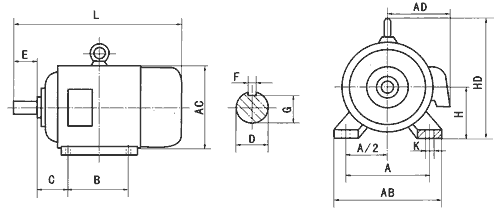

安装型式IMB3

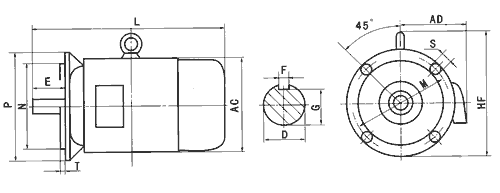

安装型式IMB5

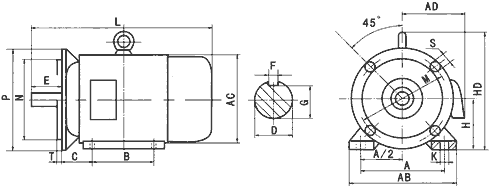

安装型式IMB35

机座号	极	安装尺寸(毫米)														外形尺寸(毫米)
机座号	极	A	B	C	D	E	F	G	H	K	M	N	P	S	T	AB	AC	AD	HD	L	HF
80	2.4	125	100	50	19	40	6	15.5	80	10	165	130	200	4*f12	3.5	165	175	150	175	290	185
90S	2 4 6	140	100	56	24	50	8	20	90	10	165	130	200	4*f12	3.5	180	195	160	195	315	195
90L		140	125	56	24	50	8	20	90	10	165	130	200	4*f12	3.5	180	195	160	195	340	195
100L		160	140	63	28	60	8	24	100	12	215	180	250	4*f15	4	205	215	180	245	380	245
112M		190	140	70	28	60	8	24	112	12	215	180	250	4*f15	4	245	240	190	265	400	265
132S	2 4 6 8	216	140	89	38	80	10	33	132	12	265	230	300	4*f15	4	280	275	210	315	475	315
132M		216	178	89	38	80	10	33	132	12	265	230	300	4*f15	4	280	275	210	315	515	315
160M		254	210	108	42	110	12	37	160	15	300	250	350	4*f19	5	330	335	265	385	605	385
160L		254	254	108	42	110	12	37	160	15	300	250	350	4*f19	5	330	335	265	385	650	385
180M		279	241	121	48	110	14	42.5	180	15	300	250	350	4*f19	5	355	380	285	430	670	430
180L		279	279	121	48	110	14	42.5	180	15	300	250	350	4*f19	5	355	380	285	430	710	430
200L		318	305	133	55	110	16	49	200	19	350	300	400	4*f19	5	395	420	315	475	775	480
225S	4.8	356	386	149	60	140	18	53	225	19	400	350	450	8*f19	5	435	475	345	530	820	535
225M	4.6.8	356	311	149	60	140	18	53	225	19	400	350	450	8*f19	5	435	475	345	530	845	535

FTY系列三相永磁同步电动机主要技术数据 (1)

序号	型号	功率范围（kW）	电压范围（V）	电流（A）	调频范围（Hz）	调速范围（r/min）	转矩（N·m）	机座号
1	FTY370-2-110	0.08-0.37-0.81	38-173-380	2.5	11-50-110	660-3000-6600	1.18	80
2	FTY750-2	0.15-0.75	76-380	1.8	10-50	600-3000	2.38	80
3	FTY750-2-100	0.3-1.5	76-380	3.4	20-100	1200-6000	2.38	90S
4	FTY1500-2	0.3-1.5	76-380	3.3	10-50	600-3000	4.78	90S
5	FTY300-4-82	0.03-0.3-0.5	23-232-380	1.2	5-50-82	150-1500-2460	1.91	80
6	FTY370-4	0.074-0.37	76-380	1.3	10-50	300-1500	2.36	80
7	FTY550-4	0.11-0.55	76-380	1.5	10-50	300-1500	3.5	80
8	FTY550-4-100	0.11-0.55-1.1	38-190-380	3.3	10-50-100	300-1500-3000	3.5	90S
9	FTY750-4	0.15-0.75	76-380	2.1	10-50	300-1500	4.78	80
10	FTY750-4-60	0.15-0.75-0.9	63-317-380	2.3	10-50-60	300-1500-1800	4.78	80
11	FTY750-4-80	0.15-0.75-1.2	48-238-380	3.2	10-50-80	300-1500-2400	4.78	80
12	FTY750-4-100	0.15-0.75-1.5	38-190-380	3.4	10-50-100	300-1500-3000	4.78	90L
13	FTY750-4-110	0.6-0.75-1.65	88-110-242	6.2	40-50-110	1200-1500-3300	4.78	100L
14	FTY850-4-60	0.34-0.85-1.02	127-317-380	2.8	20-50-60	600-1500-1800	5.41	90S
15	FTYX31000-4	0.3-1	69-230	4.2	15-50	450-1500	6.37	90L
16	FTY1000-4-80	0.3-1-1.6	66-220-352	4.2	15-50-80	450-1500-2400	6.37	90L
17	FTY1100-4	0.22-1.1	76-380	2.8	10-50	300-1500	7	90S
18	FTY1100-4-60	0.22-1.1-1.32	63-317-380	3.2	10-50-60	300-1500-1800	7	90L
19	FTY1100-4-80	0.33-1.1-1.76	66-220-352	4.4	15-50-80	450-1500-2400	7	90L
20	FTY1100-4-100	0.22-1.1-2.2	38-190-380	5.2	10-50-100	300-1500-3000	7	100L
21	FTY1200-4	0.24-1.2	76-380	3	10-50	300-1500	7.64	90L
22	FTY1250-4-60	0.25-1.25-1.5	44-220-264	3.4	10-50-60	300-1500-1800	7.96	90L
23	FTY1380-4-80	0.166-1.38-2.2	29-238-380	4.5	6-50-80	180-1500-2400	8.75	100L
24	FTY1500-4	0.3-1.5	76-380	3.4	10-50	300-1500	9.55	90L
25	FTY1500-4-60	0.3-1.5-1.8	63-317-380	3.5	10-50-60	300-1500-1800	9.55	90L
26	FTY1500-4-70	0.3-1.5-2.1	54-271-380	4.4	10-50-70	300-1500-2100	9.55	100L
27	FTY1500-4-80	0.3-1.5-2.4	63-238-380	5.2	10-50-80	300-1500-2400	9.55	100L
28	FTY1500-4-100	0.3-1.5-3	38-190-380	6.2	10-50-100	300-1500-3000	9.55	100L
29	FTY1620-4-71	0.52-1.62-2.3	86-268-380	4.3	16-50-71	480-1500-2130	10.3	100L
30	FTY1800-4-80	0.72-1.8-2.88	95-238-380	5.8	20-50-80	600-1500-2400	11.46	100L
31	FTY2000-4-100	0.4-2-4	38-190-380	8.6	10-50-100	300-1500-3000	12.73	112M
32	FTY2200-4	0.44-2.2	76-380	5	10-50	300-1500	14	100L
33	FTY2200-4-60	0.44-2.2-2.64	63-317-380	5.2	10-50-60	300-1500-1800	14	100L
34	FTY2200-4-80	0.88-2.2-3.52	95-238-380	7.9	20-50-80	600-1500-2400	14	100L
35	FTY2200-4-100	0.88-2.2-4.4	95-238-380	9.2	20-50-100	600-1500-3000	14	112M
36	FTY2500-4	0.5-2.5	76-380	5.2	10-50	300-1500	15.92	100L
37	FTY2500-4-60	0.5-2.5-3	63-317-380	6.2	10-50-60	300-1500-1800	15.92	100L
38	FTY3000-4	0.6-3	76-380	6.2	10-50	300-1500	19.1	100L
39	FTY3000-4-60	0.6-3-3.6	63-317-380	7	10-50-60	300-1500-1800	19.1	100L
40	FTY3000-4-80	1.2-3-4.8	95-238-380	9.5	20-50-80	600-1500-2400	19.1	112M
41	FTY3250-4-80	0.39-3.25-5.22	29-238-380	10	6-50-80	180-1500-2400	20.69	112M
42	FTY3300-4-70	1.32-3.3-4.62	108-271-380	9.3	20-50-70	600-1500-2100	21.01	132S
43	FTY3700-4	0.74-3.7	76-380	7.7	10-50	300-1500	23.56	100L
44	FTY3700-4-52	0.45-3.7-3.85	44-365-380	7.8	6-50-52	180-1500-1560	23.56	100L
45	FTY4000-4	0.8-4	76-380	9	10-50	300-1500	25.47	112M
46	FTY4000-4-60	0.8-4-4.8	63-317-380	9.5	10-50-60	300-1500-1800	25.47	112M
47	FTY4000-4-71	1.2-4-5.68	80-268-380	11	15-50-71	450-1500-2130	25.47	132M
48	FTY4000-4-80	1.6-4-6.4	95-238-380	15	20-50-80	600-1500-2400	25.47	132M
49	FTY5500-4	1.1-5.5	76-380	11	10-50	300-1500	35	132S
50	FTY5500-4-60	1.1-5.5-6.6	63-317-380	12.6	10-50-60	300-1500-1800	35	132M

备注：技术参数有所不同，请来电咨询
